深圳市榮德機器人科技有限公司主要從事噴涂機器人、智能噴涂設備和自動噴涂生產線的研發、設計、生產、銷售及服務,連續四次被認定為國家高新技術企業。近二十年來致力于為磁材、PCB、汽車、家用電器、3C電子、高爾夫球等制造產業提供具備行業領先水平的自動涂裝設備和交鑰匙工程。
榮德機器人具有先進的生產制造設備,如激光切割機、CNC加工中心、數控車床、線切割火花機、數顯車床、數顯銑床、數控折彎機等,以豐富的涂裝設計、安裝的現場經驗,結合美國、德國等領先技術水平的現代涂裝技術,為眾多用戶提供了節能、環保,高效的定制設備。
榮德機器人擁有一支經驗豐富的專業團隊,其團隊一直秉持著誠信經營,為合作伙伴創造價值的服務宗旨而不懈努力,并以最專業的實踐經驗在表面涂裝方面與用戶同步走在行業領先水平。
為了滿足PCB的批量生產,根據需方產品噴涂參數、涂料工藝要求、現場場地尺寸要求,設計合理的自動噴涂生產線,設計中貫徹技術進步的原則,吸收國內外同類產品噴涂生產線先進成熟的經驗,結合現有廠房的情況,在保證質量的前提下盡量節約投資。所有設備嚴格按照國家的相關標準進行設計。

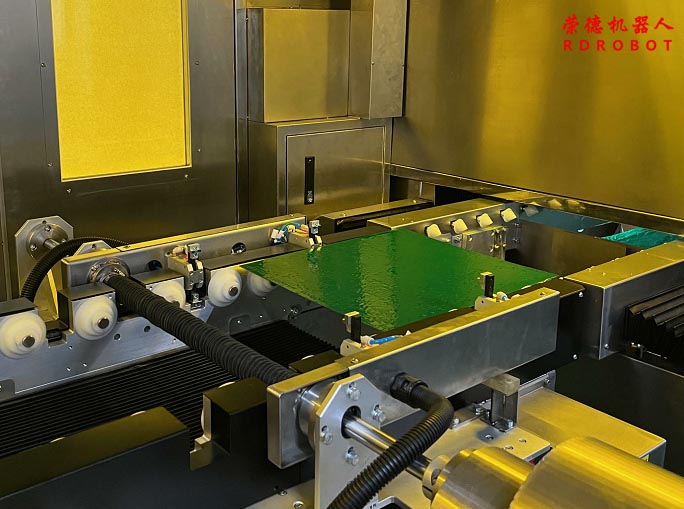

PCB阻焊油墨高速噴涂機方案設計以安全、節能、經濟、可靠為原則,以布局合理,參觀性好、操作性強、物流順暢、維護方便為目標,認真貫徹執行國家有關環保方針政策,遵守國家及地方的有關法規、規范和標準。設備選型綜合考慮性能、價格因素,設備要求高效節能、噪音低、運行可靠、占地面積少、維護管理簡單、使用壽命長。
(一)、pcb噴涂設備設計依據
1.設備占地面積:L2700×W2180×H2200mm
2.工件名稱:PCB
3.工件材質:覆銅板
4.工件最大尺寸:L720×W630mm
5.工件最小尺寸:L300*W300mm
6.板厚范圍:0.8~4.0mm
7.工件最大重量:5KG
8.線體輸送方式:前進前出
9.油墨厚度:濕膜30~90μm可調,常規1oz銅厚,線面≥10μm,線角≥5μm,銅面≤35μm;
10.油墨均勻性:雙面油墨:極差≤5μm;油墨厚度均勻性W≥90%;
11.堵孔率(低壓噴涂顯影后檢查):完成孔徑0.25噴涂不堵孔;
12.工作時間:每年工作日300天,每日工作兩班,每班工作12小時;
(二)、pcb阻焊油墨涂覆設備設計規范
噴漆方式:高速往復機械臂
漆霧處理方式:干式過濾器
油漆品種:阻焊油墨
