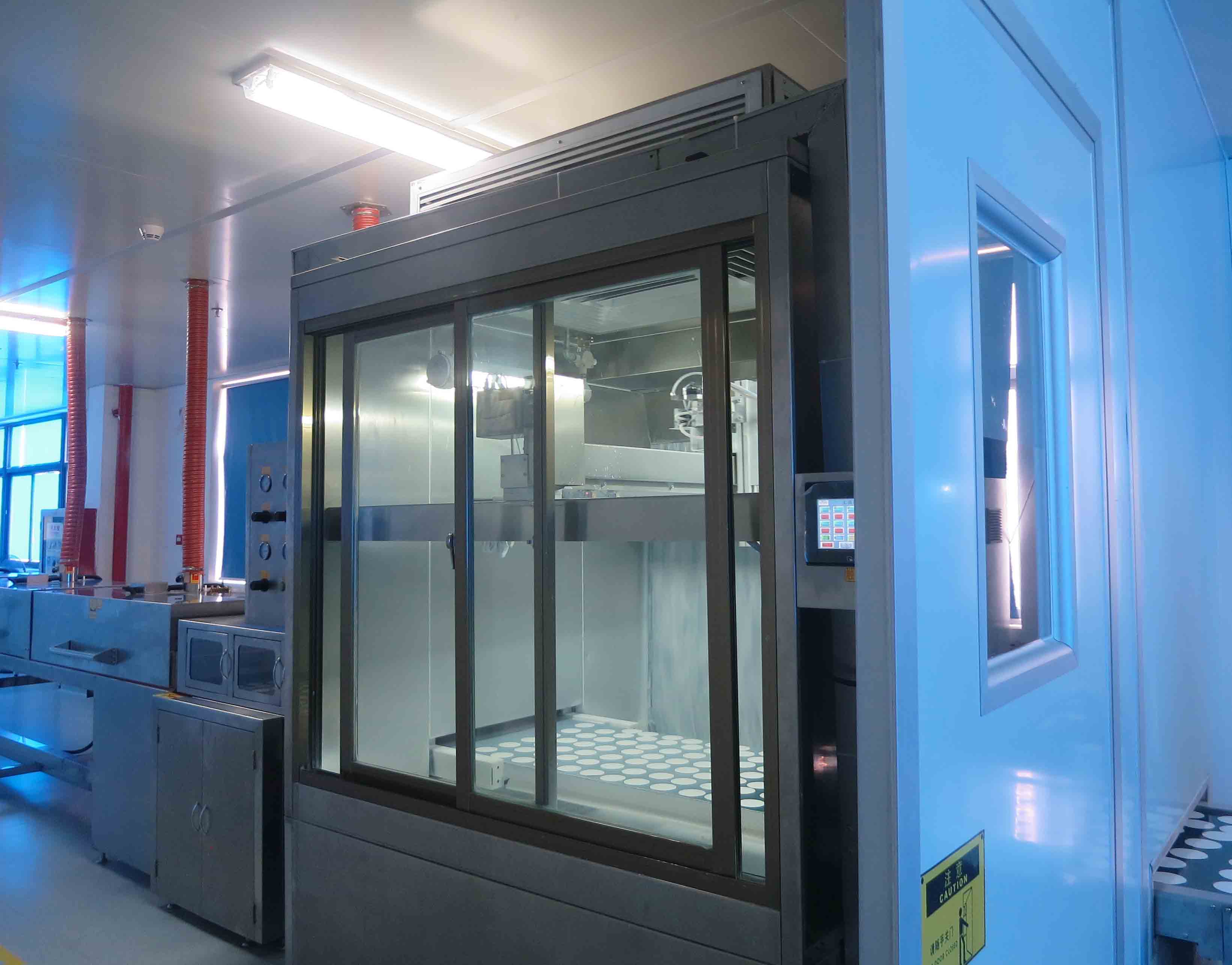

陶瓷片在線平面往復式自動噴涂烘干生產線主要組成結構：

1.自動噴涂生產線

規格尺寸：L3500*W600*H850mm

動力：電子調速范圍0.3-1.5M/min,工藝速度1M/min,連續式運轉。

輸送采用進口W=600mm PVC皮帶輸送。

2.清洗機構

配毛刷轉動刷，配熱風刀，熱風吹干皮帶，加熱功率約5KW，溫度為室溫至50℃可調，配熱風風機。

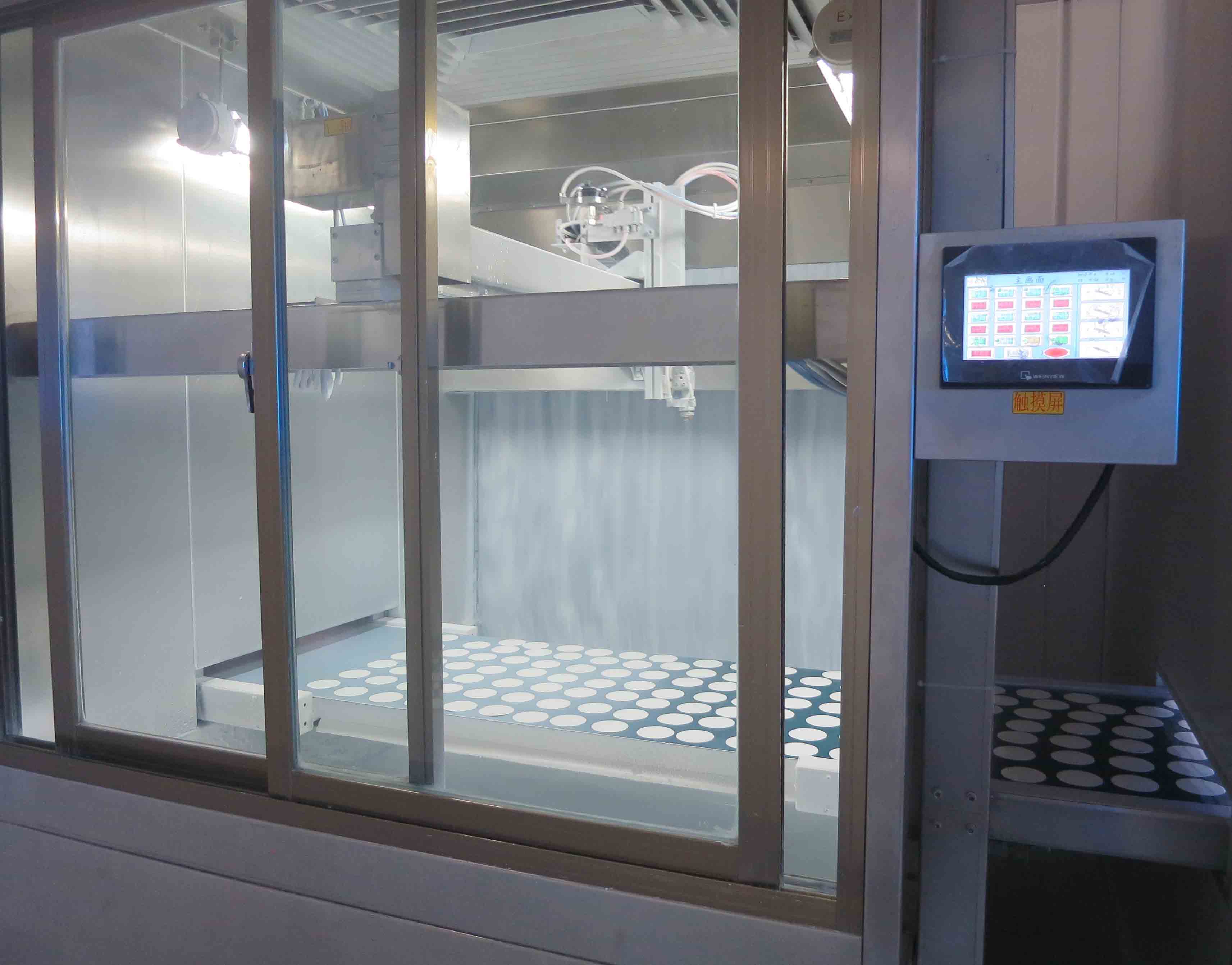

3.單軸往復自動噴涂機

產量：具體視工件而定。

噴涂方式：?jiǎn)屋S往復噴涂。

Y軸行程600mm

用途廣，適用性強，能達到高品質高效率噴涂。

整機自動控制，故障自動檢測，自動安全保護。

數控伺服驅動，往復速度快，且定位精準。

全中文菜單，操作簡單易學智能化存儲系統,程式自由設定，機架模組化結構，移

動方便，維護簡單。

4.水簾式噴柜

外型尺寸:L1580*W2600*H2200mm

水箱、墻板、水簾板、底框、離心式風機、循環水泵、抽風管等組成

5.烘干生產線

動力部分：電子調速范圍0.3-1.5M/min，工藝速度1M/min。

烤箱部分:自動恒溫，連續可調，6KW*3段. 4

可掀式防護蓋便于檢修。

榮德可提供整廠規劃噴涂生產線或人工噴涂改自動噴涂。

線體運行方式還可分為：跟蹤連續式噴漆或步進式噴漆，工件轉動方式有不轉、90°、360°這三種形式

噴涂生產線組成結構：

人工上下件、自動輸送線、手動除塵/靜電自動除塵、預熱除濕、自動噴涂設備（往復機、機器人等）、凈化車間、漆霧排風系統、恒溫恒濕送風系統、高效均壓箱、產品表面流平、烘干、冷卻系統、中央控制系統、廢水廢氣處理系統等等

噴涂生產線細節說明：

噴涂方式：根據產品的噴涂范圍和噴槍的數量，選擇合理的自動噴涂設備（往復機、機器人等）；

輸送方式：懸掛線、地鏈線、spindle線等；

噴涂環境：噴漆柜采用水簾式或干式、萬級、十萬級無塵噴涂室，通過高效送風口送入噴房；恒溫恒濕等；

烘烤方式：隧道烤爐、精密烤箱、遠紅外發熱IR管、uv固化；

廢氣處理：噴淋和活性炭過濾后排放等方式；

產    量：取決于工件的的工裝方式及涂料的烘烤時間結合線速等因素；

適應工件：塑膠、五金件、木制品、玻璃、陶瓷、磁鐵等產品表面噴漆處理；

•

  汽車尾翼機器人自動噴涂線

•

  挖掘機配件機器人噴漆

•

  汽車音響機器人噴漆

•

  汽車儀表盤自動噴漆機器人

•

  汽車保險杠機器人涂裝設備

•

  摩托車后備箱機器人噴漆
