鉆頭自動噴漆流水線
spindle噴漆流水線,固定噴槍噴涂線:
鉆頭自動噴漆流水線采用spindle生產線,固定噴槍調節(上下、前后、角度調節),能高低,及多角度調節。適應于油性油漆,噴槍和泵浦適合試機及一般用途,若后續因工藝、產品、油漆等改變而需要。
鉆頭自動噴漆線

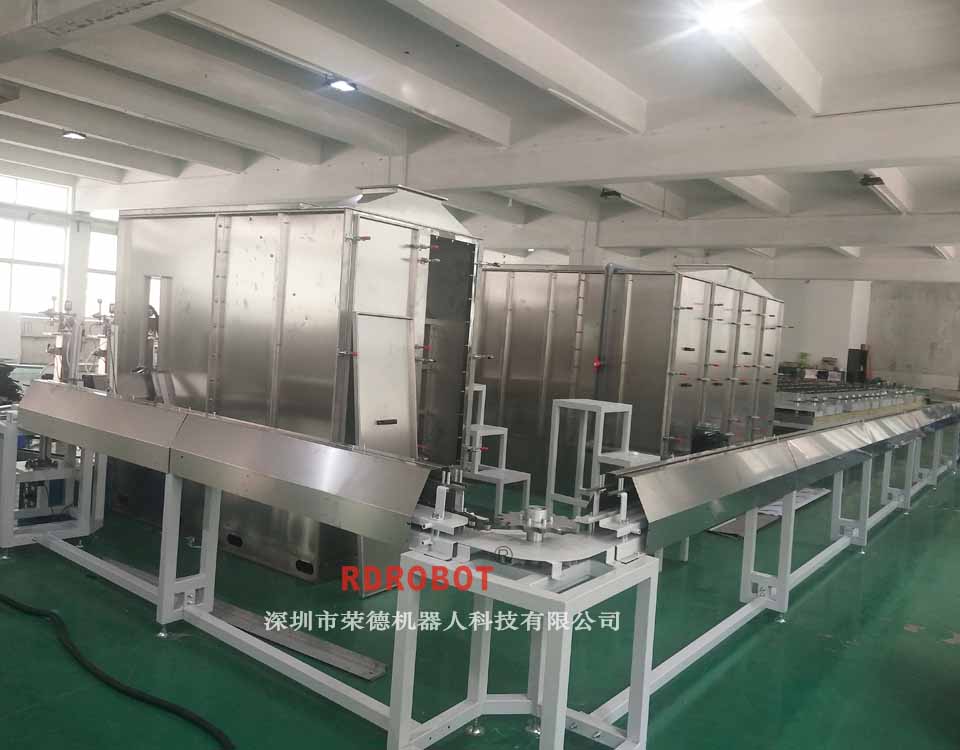

1.自動噴漆生產線輸送系統
規格尺寸:L175000*H750±20mm
用途:噴漆產品的輸送。輸送方式采用連續式或者步進式輸送,工件360度旋轉。專用鏈條,可360度改變方向,節省空間,且運行平穩、自轉均勻。
2.自動除靜電柜
規格尺寸:L1200*W2200*H2000mm
用途:噴涂前自動除靜電,靜電除塵、提高產品品質。
3.水簾水洗式噴漆柜
規格尺寸:L3000*W2400*H2000mm
用途:噴漆凈化設備,利用文丘式原理沖洗油漆,除漆效果好。

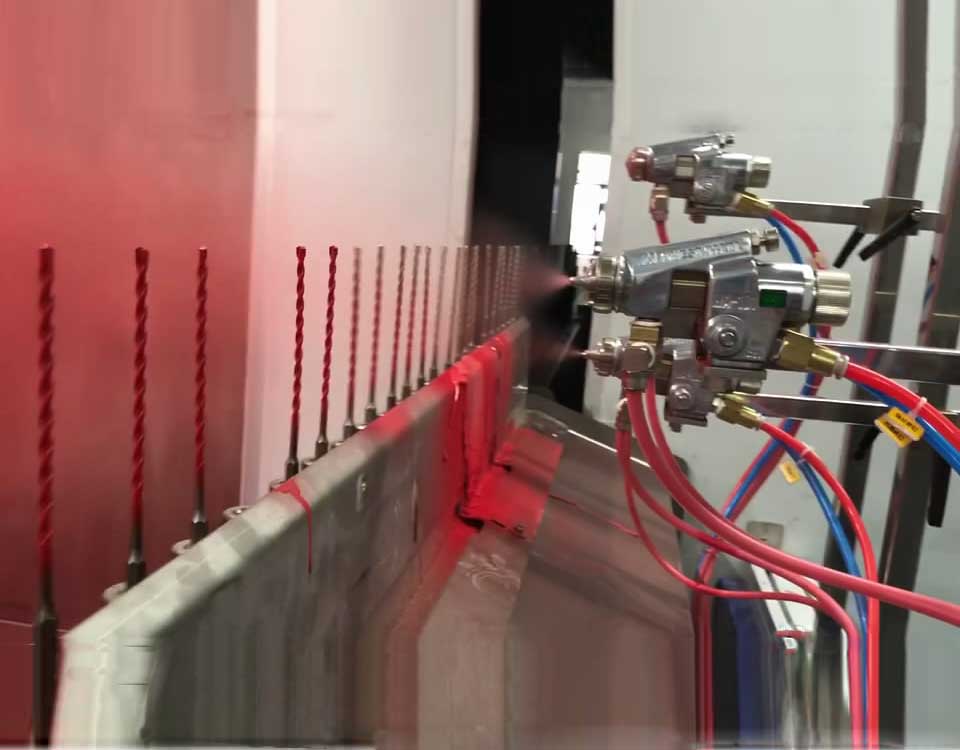

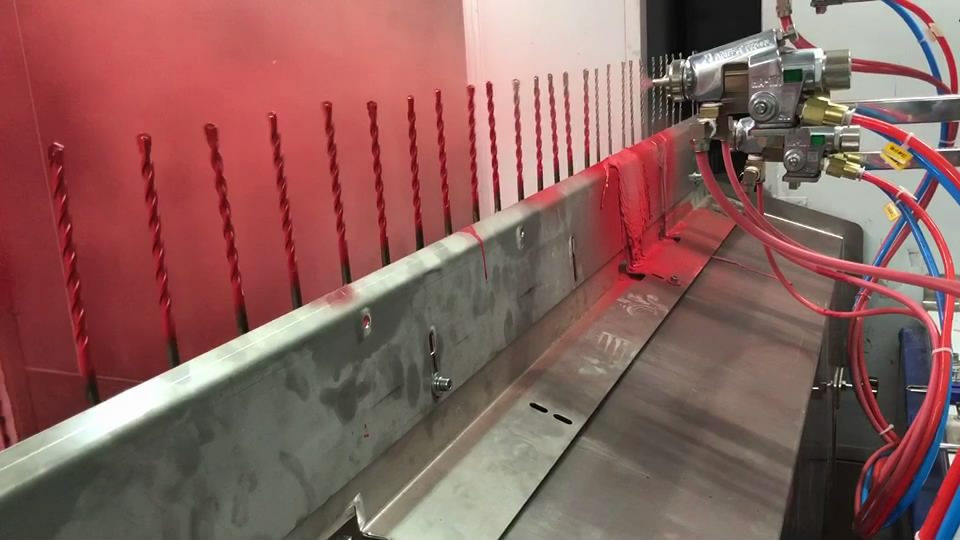

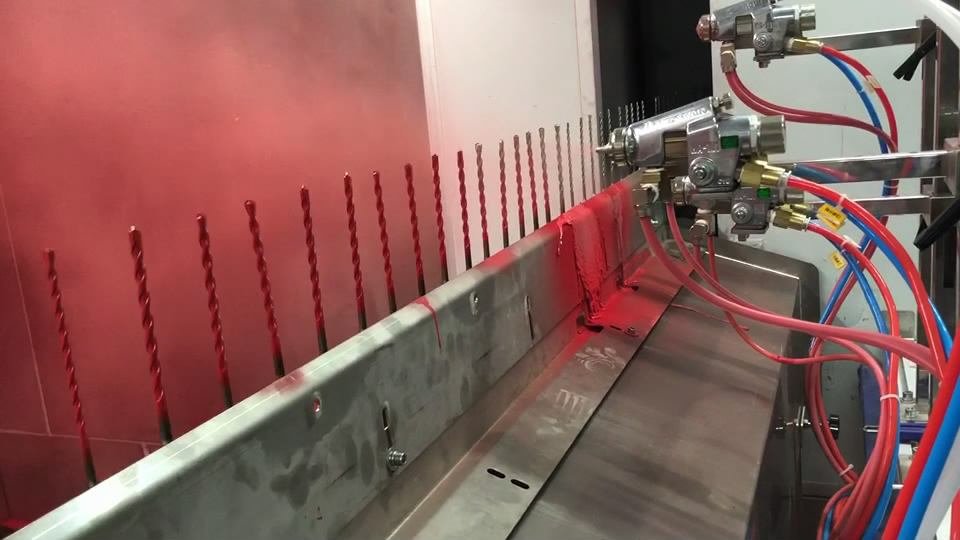

4.可調節固定槍架,固定噴槍調節(上下、前后、角度調節),能高低,及多角度調節。
5.噴涂及供油部分:適應于油性油漆,噴槍和泵浦適合試機及一般用途,若后續因工藝、產品、油漆等改變而需要。
6.流平段
7.固化爐:烤干工件表面油漆,規格尺寸:L6300*W4400*H1900mm單邊涂層紅外線發熱管120KW,輻射能力強,加熱效率高,節省能源。空爐升溫時間約30分鐘。
8.操作間(CJ151):涂裝作業區域,實行防塵隔離。凈化單開門:W750*H1980mm,配窗戶W300*H500mm;觀察窗:規格L2000*W1000,中間5mm厚透明玻璃。
9.電氣部分
用途:集中控制電器,直接查看噴涂數據。
榮德可提供整廠規劃噴涂生產線或人工噴涂改自動噴涂。
線體運行方式還可分為:跟蹤連續式噴漆或步進式噴漆,工件轉動方式有不轉、90°、360°這三種形式
噴涂生產線組成結構:
人工上下件、自動輸送線、手動除塵/靜電自動除塵、預熱除濕、自動噴涂設備(往復機、機器人等)、凈化車間、漆霧排風系統、恒溫恒濕送風系統、高效均壓箱、產品表面流平、烘干、冷卻系統、中央控制系統、廢水廢氣處理系統等等
噴涂生產線細節說明:
涂料應用:噴粉、噴油、噴膠等
噴涂方式:根據產品的噴涂范圍和噴槍的數量,選擇合理的自動噴涂設備(往復機、機器人等);
輸送方式:懸掛線、地鏈線、spindle線、
平面輸送(可選網式、滾筒、皮帶式、鏈?zhǔn)剑┑龋?
噴涂環境:噴漆柜采用水簾式或干式、萬級、十萬級無塵噴涂室,通過高效送風口送入噴房;恒溫恒濕等;
烘烤方式:隧道烤爐、精密烤箱、遠紅外發熱IR管、uv固化;
廢氣處理:噴淋和活性炭過濾后排放等方式;
產 量:取決于工件的的工裝方式及涂料的烘烤時間結合線速等因素;
適應工件:塑膠、五金件、木制品、玻璃、陶瓷、磁鐵等產品表面噴漆處理;
